Una tragedia chiamata Medusa4

Ma perchè?!?Ma perchè?!?
Ma perchè a me???Con tutti i mezzi volevo provare e farvi una recensione(o più) su Medusa4, un CAD che promette benissimo, soprattutto perchè per uso personale è gratis...Ma non riesco a farlo partire!!!!
Ho problemi con la licenza, qualcuno c'è riuscito?!?

Geolinux - linux ai geometri

Volevo segnalarvi questo sito link.
Contiente delle schede interessanti su alcuni CAD che girano sotto linux.

Varicad, l'esperienza di ieri sera

Il mio masochismo non ha limiti, ieri ho cominciato a provare VariCAD, un suicidio!
Che sia potente non ci sono dubbi, ma in quanto a facilità di utilizzo siamo ai minimi storici...
Ho trovato molta difficoltà nel muovermi nel disegno, fino adesso non ho trovato nessuna funzione Pan e mi sono dovuto arrangiare con gli zoom, che tra l'altro non seguono lo standard degli altri CAD, quindi ora che vi abituate avrete già mandato più di una volta il programma a quel paese.
Mi sono messo in mente di trasportare in 3d un disegno dxf, fatto precedentemente per provare Qcad.
È stato un bagno di sangue!!
Con VariCAD non ho ancora trovato uno strumento per disattivare o congelare i layer, quindi ho duvuto selezionare tutte le cose a manina, stando attento a non sbagliare, perchè il comando per deselezionare sarà nascosto chissà dove.
Non mi è rimasta un'ottima impressione del tutto, ma prometto di informarmi oggi e vedere se riesco a fare lavorare bene questo programma(prima che scada la versione di prova....)

Installare BRLCAD,il cad dell'esercito americano

Sembra molto interessante questo CAD, ha alle spalle 20 anni di sviluppo da parte dei Army Ballistic Research Laboratory(da qui BRL) ed il suo scopo principale è la progettazione di mezzi blindati.
il sito per avere tute le info è www.brlcad.org, ma ora veniamo all'installazione.
Andate su questo link e scaricate i sorgenti .tar.bz2
Una volta che avete il file mettetelo nella home e digitate i seguenti comandi da terminale ( al posto di x.x.x mettete la versione che avete)

home:~/sudo apt-get install autoconf automake1.9 libtool1.4 make

home:~/tar -xjvf brlcad-x.x.x.tar.bz2

home:~/cd brlcad-x.x.x
home:~/sh autogen.sh
home:~/./configure
home:~/make
home:~/sudo make install


per lanciare BRLCAD digitare /usr/brlcad/bin/mged

Cad per dispositivi mobile

Dopo il filmato dell'ipod mi sono messo alla ricerca di un po' di applicativi cad per dispositivi mobili.
Ne ho trovati parecchi, ma con mio profondo rammarico sono tutti a pagamento(e che prezzi!!!).
Vi segnalo velocemente alcuni link interessanti, anche se non mi dilungo troppo visto che non centrano molto con il mio blog :)

Estalo solution
Cadsoftools

avoCADo, nuovo CAD open

Perchè non parlare di qualche giovane progetto open??
avoCADo è un CAD 3d abbastanza semplice per chi non ha pretese e che vuole muovere i primi passi nelle costruzioni solidi.
è disponibile per win, mac e linux.
Tenete conto che è ancora in versione pre-alpha.

Home page avoCADo
wiki avoCADo

grafica 2d 3d

Vi segnalo questo blog ben curato pieno di tutorial e link di risorse da scaricare

http://grafica2d3d.blogspot.com/

Hycad sotto torchio

Eh sì, pensavate che mi sarei limitato a parlare bene di questo CAD??
Vi sbagliavate ed eccomi qui a vederlo con occhio critico.

La somiglianza con AutoCAD LT è innegabile ma ci sono piccole cosettine che deludono.
Primo fra tutti l'impossibilità di importare un Mblock, ma lavora solo tramite i blocchi legati al disegno.L'unico modo è importare un file completo di disegno, quasi come un xRif, e cancellare tutto tranne il blocco voluto.
La gestione di stampa, non mi piace assolutamente, io son abbastanza affezionato allo spazio carta di AutoCAD.
Esistono solo 3 filtri per i layer, e questo risulta un po' scomodo.
Nessuna etichetta per i blocchi, lo sò che non è essenziale, ma è pur sempre una comodità!!!

Però a differenza di AutoCAD LT può gestire le immagini in diversi formati (jpg, gif, bmp,...) in più non da ultimo gestisce i file dwg

Pollycoke :) linux pornografico

Questo post lo dedico a Felipe, l'ideatore di Pollycoke :).
Non vi spiego nulla perchè penso che tutti voi che leggete lo conosciate già!
Con il suo linguaggio schietto, comprensibile e mai monotono è riuscito a farmi amare linux, accompagnandomi nei miei primi passi nel mondo di Tux...
Grazie mille Felipe, 6 un grande!!!!

Pollycoke

Hycad + wine = una bellezza!!

SI - PUÒ - FARE!!!
Questa sera (con un po' di ritardo) ho installato Hycad con wine sulla mia Ubuntu machine...è stata una vera sorpresa.
L'interfaccia mi è subito sembrata famigliare (se no non era un clone, eh eh eh) e veramente facile da usare, in pochi minuti mi sono ambientato e ho buttato giù una bozza.Dicamo che è proprio come lavorare con AutoCAD LT, tranne per gli Osnap che mi ricordano Qcad, nel senso che ogni volta bisogna selezionarli se no non si ancora una beneamata cicca.
La linea comando è quasi uguale al prodotto di Autodesk come pure i menu.

Molto bene HyCAD, continua così!!!
e noi ci sentiamo alla prossima prova + profonda di questo software!

Hycad, clone cinese di AutoCAD

Girando in rete ho trovato questo clone di AutoCAD, dalle informazioni in mio possesso gira benissimo con wine.

Stasera lo provo con Ubuntu e vi faccio sapere!!

Il primo CAD per iphone

Riporto questa notizia di iphoneitalia: link




Non sò quanto sia utile, ma è bene che si sappia :))

Per chi vuole progettare il mondo, i GIS

Da Wikipedia: il GIS è composto da una serie di strumenti software per acquisire, memorizzare, estrarre, trasformare e visualizzare dati spaziali dal mondo reale". Si tratta di un sistema informatico in grado di produrre, gestire e analizzare dati spaziali associando a ciascun elemento geografico una o più descrizioni alfanumeriche."

Da questo capiamo che questa tipologia di Sw può tornarci utile per lavorare sui catasti, eleborare informazioni geografiche, ecc. ecc.
Giustamente non potevano mancare delle risorse linux in questo segmento di "mercato".
Non mi dilungo troppo perché non è il mio campo e potrei dire tremende boiate, ma vi lascio alcuni link molto interessanti.

Openjump

Sito ufficiale
Wiki in italiano

Quantum GIS

Sito ufficiale

Grass
Sito ufficiale
Comunità italiana

e il suo fratello Java: JGrassSito ufficiale

infine GVsig
Sito ufficiale

Aspetto commenti su di essi, almeno posso sapere le vostre impressioni su questi software!!

Blog carino che tratta di 2d e 3d

Mi riferisco a http://grafica2d3d.blogspot.com/ . Un blog con parecchie info sulla grafica 2d e 3d (lo dice anche il titolo, cosa lo scrivo a fare :) ).

Tratta di vari applicativi grafici, tra cui photoshop e sketchup!, peccato che sono in ambiente Window.

Ma ne vale proprio la pena farci un giro, visto anche i suoi tutorial passo-passo.

Non solo CAD! Vi presento Dia

Oggi vado un po' fuori dal seminato, presentando un'applicazione che non ha quasi nulla a che fare con i CAD.
Il software in questione è Dia, un programma per disegnare diagrammi, per intenderci tipo M$ Visio.

L'interfaccia è molto intuitiva e si realizzano in pochi click i propri progetti, workflow e schemi.
È dotato di parecchie librerie, tra cui i simboli Cisco per schemi di LAN, ma possono essere aggiunti altri elementi a piacimento.
Inoltre lavora con i Layer e sappiamo quanto sia prezziosa questa funzionalità!
Lo trovate semplicemente in Synaptic oppure all'indirizzo http://projects.gnome.org/dia/ dove potrete consultare una fornita documentazione

Video tutorial

Ecco un video-tutorial per Qcad che ho trovato in rete, spero che renda un po' più l'idea dei percorsi da fare per disegnare.

Toolbar personalizzata

Ho trovato un sito per la realizzazione di toolbar personalizzate: Conduit

ed ecco la mia: link

Scaricatela e fatemi sapere!

Primo lavoro in Qcad

Ecco il mio primo lavoro "serio"...
Un caricatore di Sig 550, è uno schema molto molto semplice, ma vi assicuro che mi è venuto il mal di testa.Ho trovato dei problemi con la quotatura, ma ne parlerò più avanti.
In più ho cercato di limitare il disegno per non esser accusato di terrorismo o spionaggio industriale :)))

Tutorial Qcad, la selezione e cancella

La selezione di Qcad è un po' macchinosa ma ha diverse funzioni che possono benissimo essere utili.

Si può fare un selezione/deseleziona basta cliccare sull'oggetto o tenendo il tasto sx del mouse e trascinando, ma questo comando selezionerà solo gli oggetti completamente all'interno del rettangolo formatosi.

Per selezioni più particolari bisogna selezionare l'icona in basso a destra nel menù principale a sinistra.
Qui troverete più funzioni tra cui il comando "seleziona oggetti intersecati" questo permette di selezionare gli oggetti che vengono intersecati dalla retta che disegnerete.
Gli altri sono strumenti di selezione e deselezione rapida.
È anche molto interessante il comando "seleziona layer" che permette di selezionare un intero layer cliccando solo su un oggetto appartenuto a lui.

Per cancellare ci sono anche qui due modi, un rapida e una che permette di seglere fra alcune opzioni.
La rapida funziona semplicemente selezionando l'oggetto e premendo il tasto "delete", restando sul menù principale a icone di sinistra.
L'alto modo è andare a cliccare su "EDIT" e selezionare l'icona con la gomma che vi porterà ad'un menù simile a quello della selezione/deselezione.
Da qui potrete scegliere le opzioni che più vi aggradano per selezionare gli oggetti e in seguito basta cliccare sulla freccina "avanti" che trovate a sinistra sotto le icone

Link interessanti + Vari :)

Eccovi un link molto interessante:
http://zeirus.wordpress.com/category/cad-2d3d/
Faccio i miei più grandi complimenti all'autore, si vede che ne capisce :)

AutoCAD e linux

Ciao a tutti vi posto questo filmato di AutoCAD mentre gira sotto linux...
Mi pare interessante, a parte i troppi effetti grafici :)))








EDIT:
questo è un filmato mi è stato segnalato da Stefano, grazie mille è spettacolare!!

Recensione Google Sketchup!

Questo progamma 3d si può riassumere in tre parole: facile, intuitivo e voloce.
Il suo punto di forza è proprio la velocità in cui si riesce a disegnare, con comandi chiari e intuitivi.
È comunque un programma adatto a creare schizzi architettonici, i famosi modellini fatti di carta e legno.
Con ubuntu gira tranquillamente sotto wine, un po' lento e inoltre non si può sincronizzare con Google earth per caricare modelli 3d nelle mappe.
Qui sotto posto un esempio, fatto senza nessuna istruzione e una mezz'oretta di tempo.
Ve lo consiglio vivamente!!!!!

Tutorial Qcad, la linea di comando

Per velocizzare il lavoro è stata creata una linea di comando testuale.
Ad esempio per disegnare una linea bisogna digitare "li" oppure per il cerchio "ci" ma tutti i comandi li troverete in dettaglio nel manuale di Qcad.

I comandi li potrete dare quando siete nella scelta princiale delle icone a sinistra e in seguito per immettere altri valori bisogno schiacciare prima la barra spaziatrice.

È un sistema che mi lascia un po' perplesso, ma probabilmente con il tempo ci si abitua!

Buon lavoro a tutti!!!

Tutorial Qcad, editare le linee (1a parte)

Eccoci alla seconda parte del nostro tutorial, editare le linee.
Vedremo i comandi arrotonda, dividi e smussa.
Li troverete cliccando l'icona "EDIT" a sinistra.

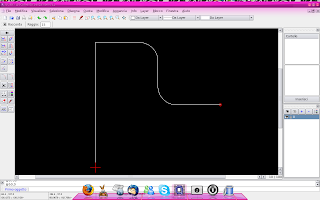

Arrotonda
Questo comando serve a raccordare due linee tramite un semi-cerchio
Dopo aver attivato il comando "arrotonda" dovrete immettere il raggio nella casella che apparirà in alto a sinistra.
Una volta specificato questo non vi resta che cliccare sul primo e poi sul secondo segmento da raccordare.
State attenti perché è un comando imperfetto questo, ogni tanto non vi farà quello che vorrete.

Dividi
Il comando dividi serve a spezzare un segmento in più parti.Una volta attivato tale comando non vi resta che selezionare la linea che volete dividere e poi cliccare sul punto di divisione, ricordate di selezionare gli snap per semplificarvi il lavoro!!!

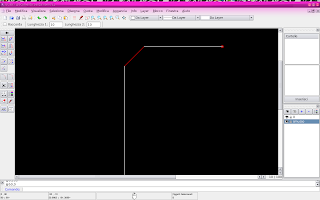

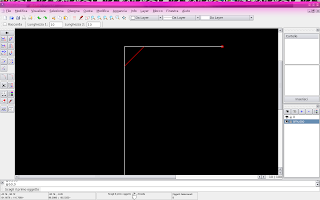

Smussa
Tale comando serve a raccordare due linee tramite un'altro segmento(in rosso nella figura)Dopo aver cliccato sull'icona dovrete specificare tramite le 2 caselle in alto a sinistra di quanto tagliare le due linee.Poi non vi resta altro che cliccare sui due segmenti.
Come avrete notato non mi cancella automaticamente la pare in eccesso, ma dovrete usare dividi e poi cancella per avere il risultato finale.

Tutorial Qcad, le linee

Il primo comando fondamentale di ogni CAD è il comando linea.
Ci sono i classici 3 modi di disegnare una linea: dal menu a tendina, da icona e da linea di comando.

Il sitema più veloce è scrivere nella riga di comando "li" (ricordatevi di attivarla schiacciando la barra spaziatrice), questo vi porterà direttamente a disegnare una linea.
Potete usare sia le coordinate assolute che quelle relative, però nel secondo caso dovrete mettere @ davanti alla coordinate (come ad es. AutoCAD).

Altrimenti per accedere a tutte le opzioni disponibili traminte l'icona della linea,in alto a destra.
Dopo ave cliccato vi saranno proposti diversi modi di disegnare linee.

Una volta scelta la linea vi verranno proposti diversi Snap (agganci) e più in basso il disegno guidato(limitazione ortogonale,orizzontale e verticale)

Durante il disegno potete sempre utilizzare la riga di comando attivandola con lo spazio.

In alto a sinistra troverete due pulsanti:Chiudi e annulla. Il primo serve per chiudere la figura, cioè crea automaticamente una riga dall'ultimo punto al primo, Annulla invece serve per annullare l'ultimo segmento disegnato.

Qcad - il più conosciuto, ma quanto vale veramente??

Eccoci qui, il primo cad che dovevo per forza provare era Qcad, il più conosciuto, il più dicusso e uno di quelli 100% compatibile con la mia linux-box.

L'interfaccia non è molto intuitiva, ma dopo essersi abituati(e ce ne vuole parecchio di tempo) si capisce che ti guida passo-passo verso quello che vuoi ottenere. Molte informazioni che ha bisogno il cad durante il disegno però appaiono in posti che saltano poco all'occhio, quindi quando sarete impegnati sul disegno sicuramente non li vedrete(e scattano gli insulti...)

La riga di comando è mooooolto dubbia, in primo luogo deve essere sempre attivata tramite la barra spaziatrice(inutile perdita di tempo) e in secondo i comandi dati non vengono quasi mai eseguiti.Magari è solo un problema con il mio pc, spero che mi smentiate.

Altra mancanza importante del programma sono gli snap ad oggetto, li ho trovati scomodissimi e gestiti male!!!

Però per chi si accontenta,non è troppo nervoso e deve realizzare schemi poco complessi potrebbe andare più che bene.

Certamente tornerò su questo applicativo, magari facento un piccolo tutorial.

Benvenuti!!!

Un saluto a tutti!!

Comincia così la mia avventura fra di voi e per voi.

Lo scopo di questo blog è provare, valutare e confrontare i vari cad esistenti per linux e in particolare ubuntu.Ma come dice il titolo farò delle incursioni nel mondo dei software 3D, in particolare Sketchup, senza tralasciare qualche sano OT.

Questo perchè io, come voi utenti linux, hanno difficoltà a trovare una soluzione soddisfacente open-source o (anche parzialmente) free, per soppiantare i buoni e vecchi AutoCAD & company.

Ovviamente non aspetto altro che i vostri commenti e le vostre dritte per poter migliorare!!!
